Bombas reciprocantes RDP

Reciprocating Triplex and Quintuplex Plunger Pumps

rdp-reciprocating-plunger-pump-rp-1
rdp-reciprocating-plunger-pump-rp-2
rdp-reciprocating-plunger-pump-rp-3
La gama RDP es una serie de bombas reciprocantes de pistones en una diversidad de tamaños, en formatos triples y quíntuples, diseñadas de conformidad con la última edición de AP 674 e ISO 13710 para aplicaciones de alta presión.

Límites de operación

Capacidad hasta 366.50 m³/h (1611 gpm)
Tamaño de la tubería 25 hasta 200 mm (1 to 8 in)
Presión máxima hasta 1100 barg
Temperatura -40 hasta 200 °C (-104 to 392 °F)
Velocidad hasta 450 rpm
Aplicaciones Inyección de metanol, recirculación de glicol, inyección de agua de mar, disposición de aguas de producción, ósmosis inversa (desalinización de agua), tratamiento de agua, producción y rociado, hidrocarburos (condensado), bombas de drenaje cerrado, inyección de vinaza, alimentación de calderas, fertilizantes (carbamato y amoniaco), plantas de acero (descamación a alta presión), actuador de prevención de soplado (BOPV), circulación de líneas de flujo, pigging de oleoductos

Descripción

La serie RDP de bombas reciprocantes de pistón es adecuada para manejar la mayoría de los líquidos en aplicaciones de petróleo y gas, procesos industriales y tratamiento de aguas residuales. La serie RDP de Ruhrpumpen está compuesta por bombas de desplazamiento positivo, en las cuales un pistón cilíndrico suave se desliza a través del sello, haciéndola diferente de las bombas de pistón y permitiendo mayores presiones.

CARACTERÍSTICAS
  • Una diversidad de tamaños en formatos triples y quíntuples
  • Diseñadas de conformidad con la tercera edición de API 674 e ISO 13710
  • Puntos de servicio de acceso fácil, lo que reduce el tiempo de mantenimiento
  • Diseño robusto para características de bajo ruido y vibración
  • Eficiencia de trabajo pesado
  • Capacidad de rango extensa
  • Vida diseñada de 20 años
BENEFICIOS DE DISEÑO
  • Excelentes características de ruido y vibración, menoresde 85 dB(A)
  • Eficiencia volumétrica de 95 % y mecánica de 90 %, lo que excede las normas API
  • La caja de prensaestopas se puede quitar sin desensamblar la bomba
  • Accionada por resorte, compresión bridada autoajustante y empaquetadura chevron que minimiza las fugas
  • Válvulas en cartucho, para remoción y reemplazo fácil
  • Accionadores, lubricación y plataformas configurables
MATERIALES DE FABRICACIÓN
  • Cárter de hierro dúctil con acabado de pintura de acuerdo al cliente
  • Las partes hidráulicas pueden fabricarse de una amplia gama de aleaciones, incluidas de conformidad con NACA y NORSOK
  • Todos los materiales proporcionados son de alta calidad y la NDT puede ajustarse para cumplir los requisitos del proyecto
OPCIONES DE EMPACADO
  • Se puede fabricar para cumplir especificaciones como:
    • NORSOK
    • ASME
    • CU TR RUSA
    • SHELL ES 135
    • Statoil TR1655
    • …y muchas más
  • Los amortiguadores, PSV e instrumentación se pueden montar directamente en la cabeza de la bomba
  • El motor se puede montar directamente encima del cárter para un espacio ocupado compacto en aplicaciones costa fuera
  • Conformidad con ATEX
  • Monitoreo de condición del empaque
  • Varias opciones de sellos y lubricación del lado de potencia
  • Motor eléctrico
  • Motor diésel o gasolina
  • Motor hidráulico
  • Accionador de velocidad variable
  • Varias opciones de transmisión incluidas: Accionadores con caja de engranajes/correas en V

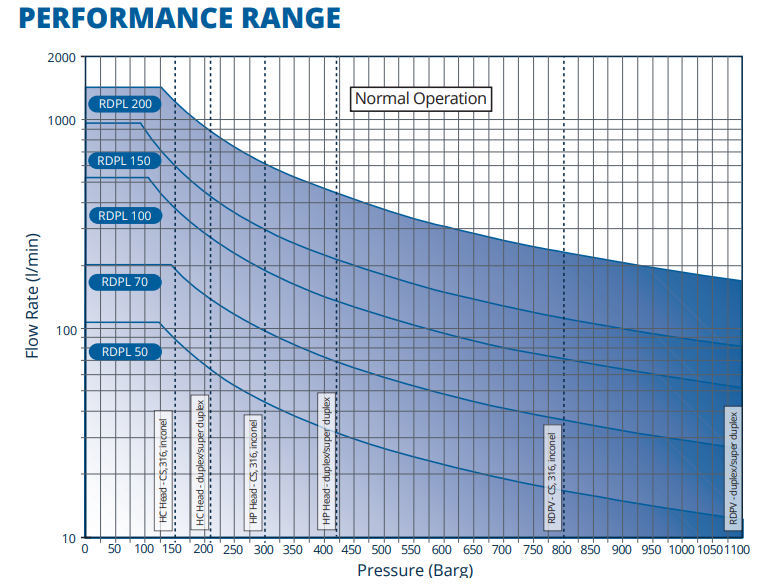

Curva de la bomba

Reciprocating Plunger Pump Performance Chart by RP

Para aplicaciones por fuera de los límites de operación, contacte a Ruhrpumpen.
